春日電機 T20C08 組端子台 標準形 30A　8極
【商品詳細】

あらかじめ決められた極数に組み立てられた端子台です。


◆材質

ターミナルベース:フェノール

端子ねじ部:鉄(亜鉛メッキ クロメート処理)

導電板:黄銅(ニッケルメッキ)

記名シール:ファイバー

カバー:ポリカーボネート


◆最大電流(A)

1.25mm2電線-15A

2mm2電線-20A

3.5mm2電線-30A(圧着端子JIS規格外)

5.5mm2電線-40A(圧着端子JIS規格外)


◆接続可能電線(mm2 )

1.25、2、※3.5、※5.5

(※は、圧着端子がJIS規格外)


◆取付方式 直付け

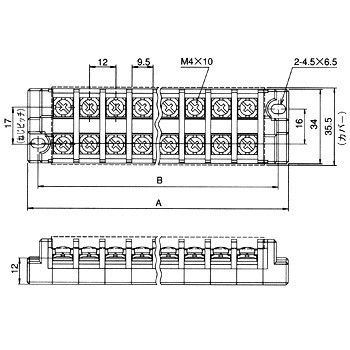

◆寸法A(mm) 119

◆結線方式 ネジ

◆極数 8P

◆寸法B(mm) 109

◆端子ねじ M4×10

◆端子間ピッチ(mm) 12

◆定格電流(JIS)(A) 30

◆トラスコ品番 441-6571

◆質量(g) 125

◆定格絶縁電圧(V) 250

◆温度上昇 45℃以下(導電金具の温度上昇値)

◆適合電線(mm2) 3.5

◆準拠規格 JIS C2811

◆絶縁抵抗(MΩ) 100以上(各充電部相互間および各充電部と取付金属板の間)

◆相対湿度 45～85%

◆使用周囲温度(℃) -20～+55(ただし、氷結または結露しないこと)

◆締付トルク(N・m) 1.4～1.8

◆定格インパルス耐電圧(kV) 6

◆耐電圧(V/min) 2000
