春日電機 T30C04 端子台　50A　4極
◆―――――――◆―――――――◆―――――――◆


【商品詳細】



◆あらかじめ決められた極数に組み立てられた端子台です。


◆材質

ターミナルベース:フェノール

端子ねじ部:鉄(亜鉛メッキ クロメート処理)

導電板:黄銅(ニッケルメッキ)

記名シール:ファイバー

カバー:ポリカーボネート


◆最大電流(A)

3.5mm2-30

5.5mm2-40

8mm2-50

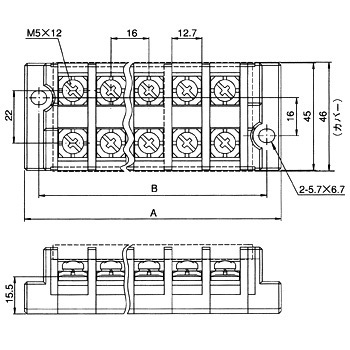

仕様

◆取付方式 直付け

◆寸法A(mm) 92

◆結線方式 ネジ

◆極数 4P

◆寸法B(mm) 80

◆端子ねじ M5×12

◆端子間ピッチ(mm) 16

◆定格電流(JIS)(A) 50

◆トラスコ品番441-6651

◆質量(g) 145

◆定格絶縁電圧(V) 600

◆温度上昇 45℃以下(導電金具の温度上昇値)

◆適合電線(mm2) 8

◆準拠規格 JIS C2811

◆絶縁抵抗(MΩ) 100以上(各充電部相互間および各充電部と取付金属板の間)

◆相対湿度 45～85%

◆使用周囲温度(℃) -20～+55(ただし、氷結または結露しないこと)

◆締付トルク(N・m) 2.2～2.8

◆接続可能電線(mm2) 3.5、5.5、8

◆定格インパルス耐電圧(kV) 6

◆耐電圧(V/min) 2500


◆―――――――◆―――――――◆―――――――◆
